以下是:二次压降负载测试仪交流标准功率源支持定制的图文介绍
二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
本页面推广的关键词包括天正华意电气设备(云南省分公司)的 配电终端测试仪；通过推广希望您可以关注到 配电终端测试仪的产品介绍并致电咨询；
二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
tianzh

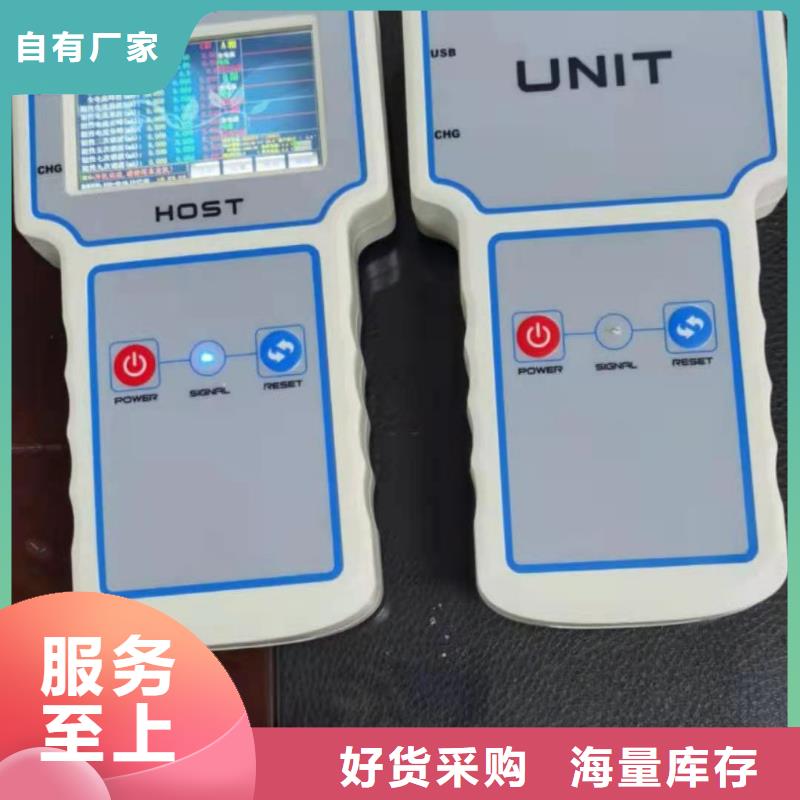

二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”,“57.72V”,“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。
