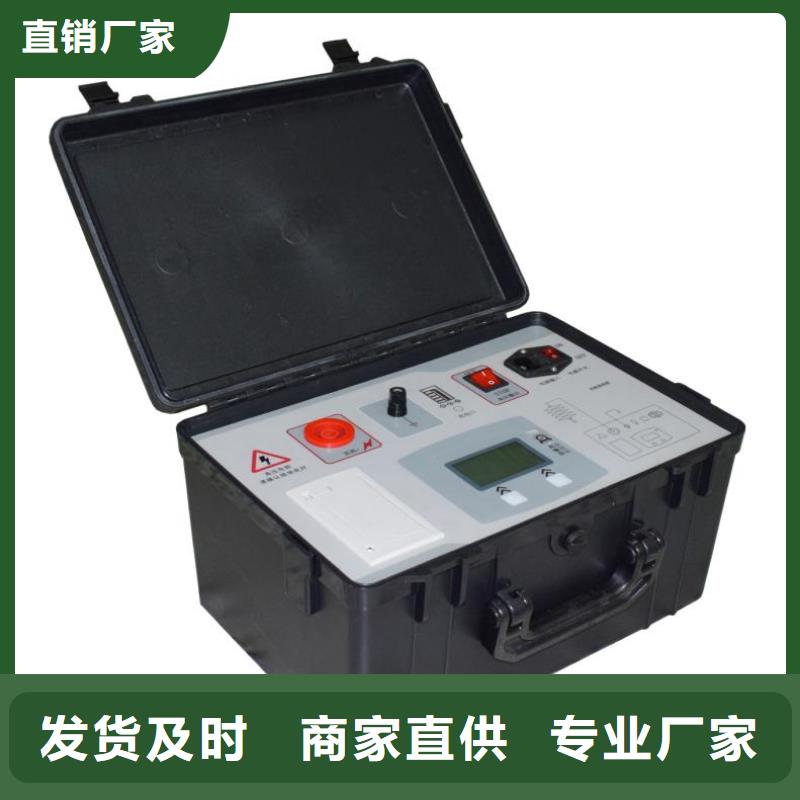

电容电流测试仪,大电流发生器自主研发

电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。
