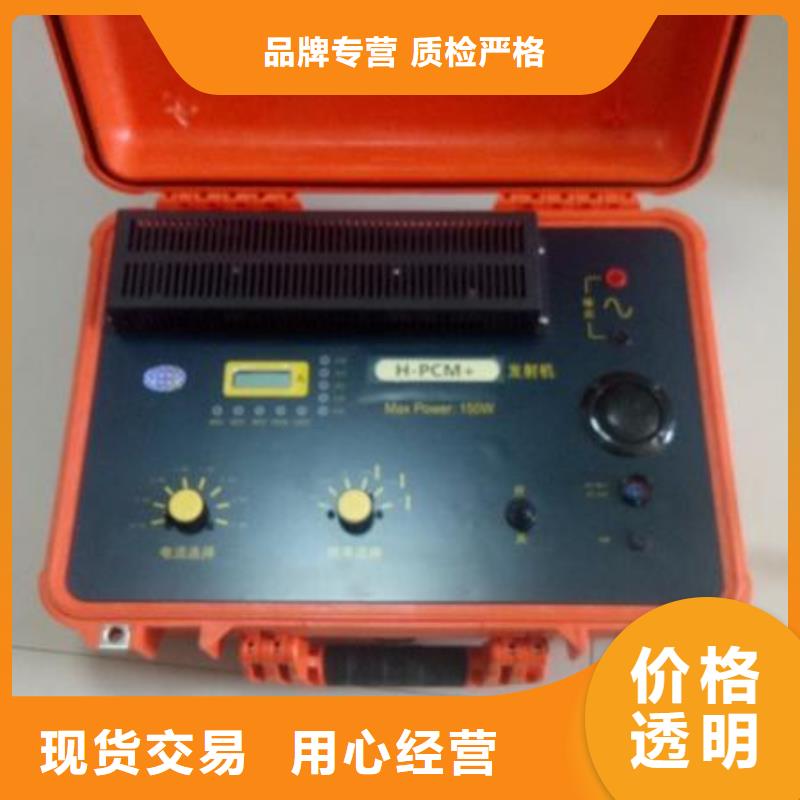

地下电缆管线探测仪?其他：1.体积：发射机270×220×85mm，接收机700×270×120mm。2.质量：发射机2.2kg，接收机2.2kg。3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。四、设备配置1、发射机 图1-4-1 发射机整体 图1-4-2 发射机键盘1.LCD显示器2.键盘3.输出插座4.充电插座5.开关键6.频率减小键7.频率增大键8.输出水平减小键9.输出水平增大键2、接收机 图1-5-1 接收机整体 图1-5-2 接收机键盘1.LCD显示器2.键盘3.增益调节旋钮4.充电插座5.附件输入插座6.开关/静音键7.模式键8.频率减小键9.频率增大键10.标定键11.测量键3、标配附件 序号 名称 图样和说明 数量1 发射机直连输出线缆 12 接地钎 23 接地延长线 14 充电器 标配两只，发射机接收机可单独充电 24、选配附件 （订货时须特别指定，未指定默认不选配）序号 名称 图样和说明 备注1 接收机附件连接线缆 （蓝色6芯插头弹簧线） 2 发射机附件输出线缆 （红色5芯插头） 3 发射卡钳 4 接收卡钳 5 A字架 第二章 发射信号的一般方法发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。2-1-1 直连法附件连接2、直连接线将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。

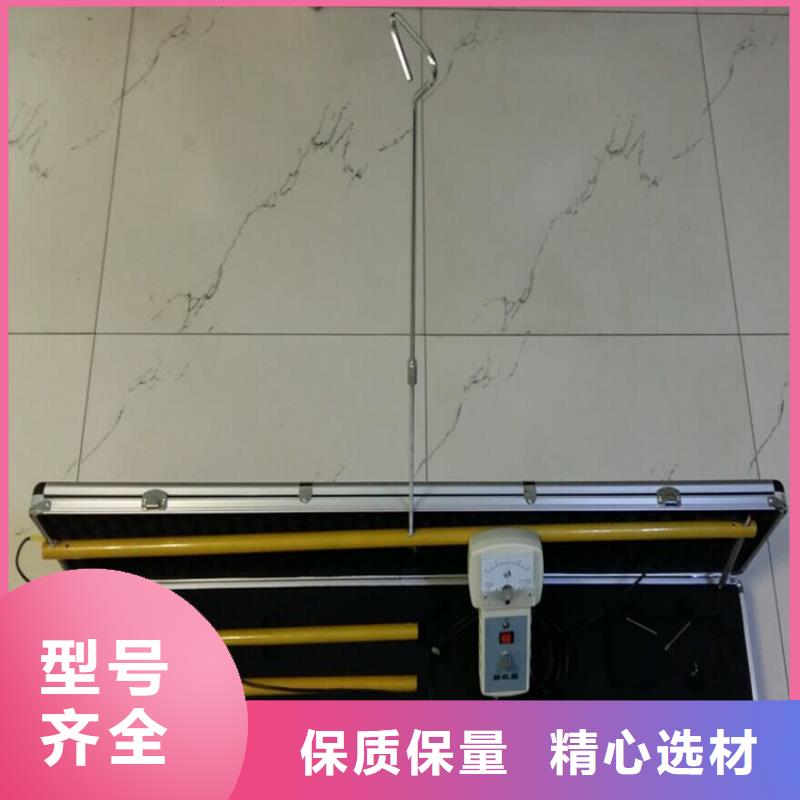

地下电缆管线探测仪 组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。
