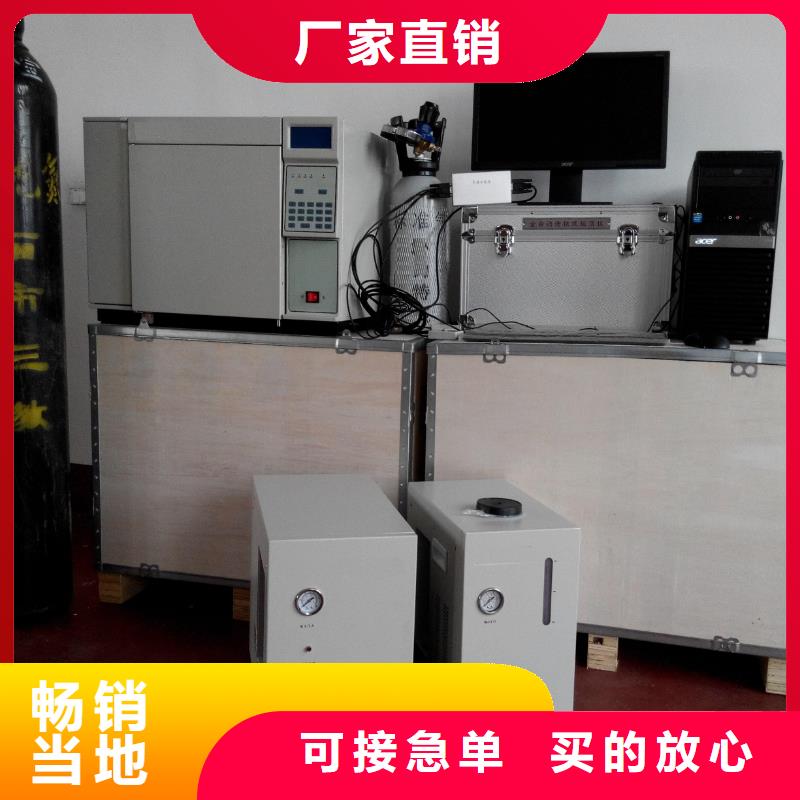

云南变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

云南变压器油色谱在线监测系统把仪器安装在无强烈振动处，把仪器放在没有振动的水泥台上。仪器接地不好2．检查并做好相应的良好接地3．固定液不适当3．固定液选择适当4．载气流量选择不当4．把载气流量调节适当5．载气漏5．探漏6．检测器污染6．清洗检测器7．氢气、空气选择不当（FID）7．适当调节氢气、空气的流量滞留时间延长灵敏度低故障判断检查方法及修理1．载气流速太慢1．增加载气流速 2．进样后载气流量变化2．换进样器硅橡胶3．进样器硅橡胶漏3．换进样器硅橡胶出峰时记录笔突然回到低于基线并且灭火故障判断检查方法及修理1．样品量太大1．降低样品量2．载气流速太高2．选择合适的载气流速3．氢气或空气流量太低3．重新调节氢气、空气流速4．火焰喷口污染4．清洗火焰喷口5．层析柱里面的固定液流失5．重新老化层析柱基线不回零故障判断检查方法及修理1．检测器污染1．清洗检测器2．放大器故障2．检查放大器不规律距离中有尖刺峰故障判断检查方法及修理1．绝缘子漏电1．探漏，并做相应的处理2．放大器故障2．流路中杂质3．火焰跳动3．调节合适的氢气和空气流量4．高频信号线故障4．检查高频信号线在相等间隔中有一定的毛刺故障判断检查方法及修理1．水冷凝在氢气管路中1．从管路中水并调换或活化干燥剂2．流路中有堵塞现象2．流路中杂质3．漏气3．探漏，并做响音的处理4．火焰跳动4．调节合适的氢气和空气流量圆顶峰故障判断检查方法及修理1．超过检测器线性范围1．降低样品量2．放大器选择不当2．重新选择适当的放大器基线噪音大故障判断检查方法及修理1．色谱柱污染
