想要更直观地感受【真空度开关测试仪电缆故障测试仪优选厂家】产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:【真空度开关测试仪电缆故障测试仪优选厂家】的图文介绍
真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。
真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。
真空度开关测试仪完善的输入保护电路当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至负离子电流采样电路上，使其承受十分强的电冲击。采样电路增加了完备的保护电路，即使仪器由于输入端的高压直接加到负离子电流采样端居时间，微电脑保护装置会立即起控，使其进入保护状态，就不会造成电路严重的损坏。7、数据记录内设微型打印机，可随时打印出被测数据。第三章 测试原理利用离子电流在不同真空条件下的漏电流不同，来测试鉴别真空灭孤室优劣。将灭弧室两触头拉开一定的开距，动触头施力高压脉冲静触头施加负离子电流。由于漏电电流非常弱，易于受到外界不同的干扰而降低精度。因此，必须通过励磁线圈绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场来，加速离子流，按比例放大采样率。这样，在脉冲磁场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于直径不同的真空管，在同等真空度条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流的对应关系曲线。当测知离子电流后，调用内部相对应的比例参样，加以运算，得出准确真实真空度值。也就是说通过查询该管型的离子电流——真空度曲线获得该管型的真空度，这一过程由计算机自动完成。第四章 技术参数?所测真空泡：电压等级6KV-35KV以上?测量范围：10-5-10-1Pa?测量误差：10-4-10-1Pa中误差±10％?测量分辨率：10-5 Pa?漏气的灭弧室在测量中将发生电击穿，本机处于保护状态。?允许环温：-20℃-50℃，
真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 30KV；4、磁场电压∶ 1800V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。
天正华意电气设备(福建省分公司)主营产品： 配电终端测试仪等。我公司以合理的价格、周到的售后服务赢得了市场的信誉。我公司始终将客户的利益放在前面，深知我们的成功取决于您的成功与发展，并把这一理念贯穿于本公司从设计到售后服务的每一个环节，使我们的产品能够帮助客户提高公司效益，降低成本。我们的销售和设计人员会仔细聆听您的要求和需要，根据您的要求和需要进行设计和制造，帮助您获得满意的产品。诚挚欢迎新老朋友前来参观考察指导合作，发挥各自优势，携手共进，再创辉煌！

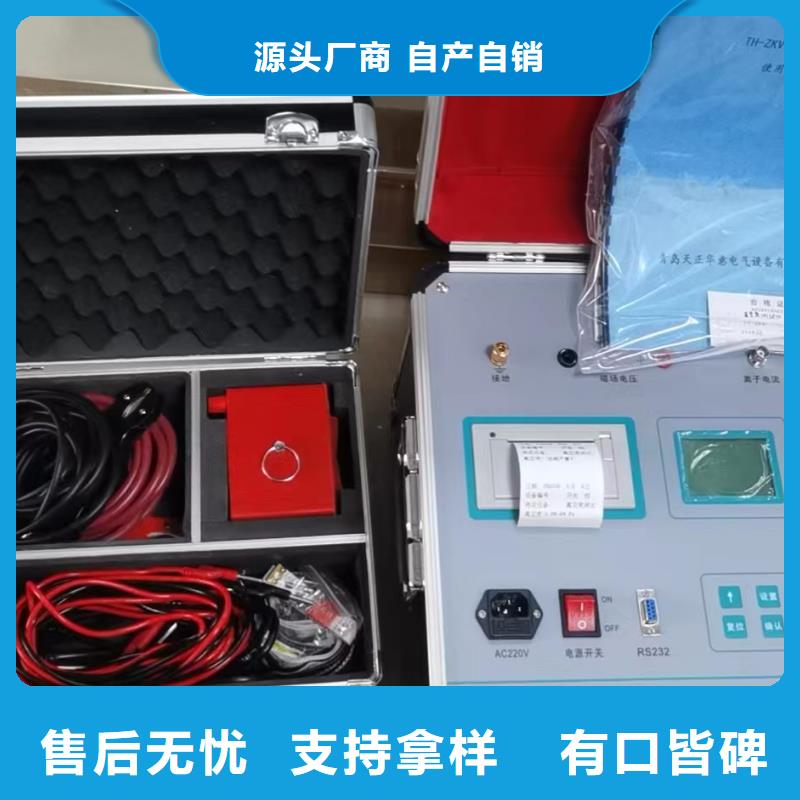

真空度开关测试仪如在0℃以下测试时请先将机器通电20分钟后再使用。?空气湿度：＜85％RH?输入电源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度测试仪面板和外部接线图面板介绍:1、离子电流输出端：用于输出测试所需的离子电流。（漏电流采样端）2、磁控电流输出端：用于输出测试所需的磁控电流来加速电子流以减小外界的各种因素对测量精度的影响。3、高压输出端：用于输出测试所需的高压。（低2. 5万伏高3万伏）详见3.3.5操作说明.4、外接电源:提供仪器所需的工作电压。AC220V±10％ 50/60HZ)5、电源开关：控制仪器的总开关。6、管型：用于选择与测试相对应的管型。7、真空度显示：用于显示检测真空度的真实值。（读数用科学计数法读取）8、Pa（真空度）灯：用于指示当前读数类型、单位9、A（电流）灯：用于指示当前读数类型、单位。详见3.3.4操作说明。10、高压选择开关：用于选择测量所需的高压等级，被测管型是10KV以上选用的位。10KV以下选用低档位。11、磁控电压：用于指示磁控线圈的电压。12、按键：选择键用于选择管型，选择键灯亮为有效；选择管型后，选择键灯灭为选中。上下键：用于上下翻动选择所需的管型。打印键：在测量结束后，打印出测量的数据。打印键灯亮有效。校验键：用于如可没有可代用的参数，则可使用效验键。这样可直接出电离电流。一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。测量键：选好管型后，测量键灯亮表示开始测量。
